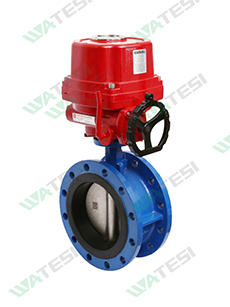

電動法蘭式軟密封蝶型控制閥WR-71540
>
<
電動法蘭式軟密封蝶型控制閥WR-71540
電動法蘭式軟密封蝶型控制閥WR-71540

WR71540型軟密封蝶型控制閥,具有結構簡單,體積小,重量輕,安裝尺寸小,驅動力矩小,維修方便,同時具有優良的流量調節功能和雙向密封零泄漏等優點,選用不同材料的零件、配用不同材質的密封面,可適用于不同的介質、工況,使成本與性能達到最佳效果。因受密封材料的限制,通常適用于溫度V150P,壓力<1.6MPa的管路上作流量調節或雙向啟閉。

全國服務熱線:4008-200-182

在線咨詢 資料下載

與其它閥類相比具有以下優點:

1、 蝶閥是所有閥類中重量最輕的一種,選用蝶閥可降低管道系統的重量及成本。

2、 占用空間小,電動蝶閥是所有閥類中占用空間較小的一種,安裝及維護快捷方便。

3、 操作簡便,電動蝶閥從開啟到關閉只需要旋轉1/4轉(90度),從而實現快速啟閉。主要分為調節型和開關型。蝶閥與執行機構配套后,通過輸入控制信號(4~20mADC1~5VDC)及驅動電源即可控制運轉。

4、 具有優良密封零泄漏等優點。選用不同材料的零件、配用不同材質密封面,可適用于不同介質工況,使成本與性能達到最佳效果。

5、 具有調節與切斷的雙重功能,可進行靈敏的流量控制,密封性能好,調節特性好,調節死區小,具有近似等百分的流量特性,既可調節又可切斷。



標準規格

動法蘭式軟密封蝶型控制閥WR-71540









壓力等級(公斤)

PN0.6~1.6MPA;ANSI class150;JIS10K

連接方式

法蘭式、對夾式、凸耳式

連接標準

HG/T20592-2009;HG/T20615-2009;GB/T9113-2010;

材料

WCB、CF8、CF8M

操作溫度

普通型:-20oC~+200oC

填料

柔性石墨、聚四氟乙烯V型填料

流量特性

等百分比特性、快開特性

密封材料

PTFE、EPDM、NBR

執









動角行程

電子式:3410R/3610系列; WHQ系列電子式電動執行機構



220VAC/380VAC

信號輸入

輸入4~20mA

環境溫度

-20~+60℃

電動形式:

調節型/開關型



性能參數



公稱通DN

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

60定Cv

55

65

98

115

200

390

600

1400

1850

3200

3400

5200

6400

8000

12500

90定Cv

120

135

220

300

440

820

1320

3020

3980

6820

7260

10690

13870

17200

26450

動作范圍

0-90°

     允許壓差ΔP

公稱壓力

泄漏

金屬閥座符合ANSI B16.104 V級;軟密封閥座符合ANSI B16.104 VI級

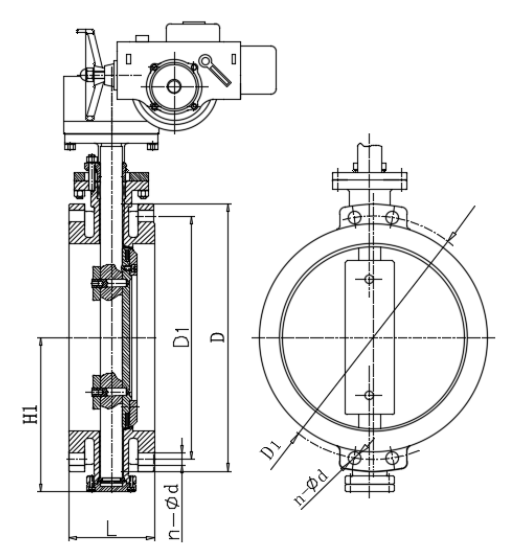

外形尺寸




PN16 法蘭式蝶閥主要外型和連接尺寸

通徑

DN

外形尺寸

連接尺寸

L

H1

D

K

N-Φd

100

127

120

220

180

8-18

125

140

130

250

210

8-18

150

140

150

285

240

8-22

200

152

180

340

295

12-22

250

165

220

405

355

12-26

300

178

220

460

410

12-26

350

190

270

520

470

16-26

400

216

290

580

525

16-30

450

222

320

640

585

20-30

500

229

360

715

650

20-33

600

267

390

840

770

20-36

700

292

460

910

840

24-36

800

318

530

1025

950

24-39

900

330

570

1125

1050

28 -39

1000

410

630

1255

1170

28 -42



注意事項

1本蝶閥可以安裝在任意空間位置管路上。

2,蝶閥的安裝應保證使用,維修或更換方便。

3,本蝶閥安裝時可不考慮管路介質流動方向,允許雙向使用。蝶閥安裝前應存放在室內干燥處,閥板開啟4-5°。

4,蝶閥安裝前進行一下工作:

1)仔細核對使用情況是否與本蝶閥性能規范相符。(2)清潔閥內腔的密封面,不允許有污物附著,為清潔前勿啟閉閥板。(3)使用前應清除管道內的污雜物。(4)檢查驅動裝置是否與上法蘭連接可靠。

5,蝶閥安裝后進行管路強度測試的,閥板必須處于開啟位置。

6, 蝶閥檢修裝配后,啟閉旋轉時不得有卡阻現象。

7, 蝶閥檢修裝配后,應該按要求進行密封性能試驗。



安裝維護
1,安裝前必須仔細核對閥門的標志、合格證是否符合使用要求,安裝前閥門內腔應清潔處理。

2,蝶閥可安裝在設備管道上的任何位置。有傳動裝置的應直立安裝,有利于操作和檢查。

3,蝶閥安裝時要符合介質流動方向。介質壓力流向與閥體所示箭頭方向一致。

4,蝶閥與管道的連接螺栓,安裝時應按對角線方向多次擰緊,不得單件一次擰緊,以防受力不勻而造成法蘭連接處泄漏。

5 蝶閥安裝時,應以蝶板處關閉位置為宜,防止雜物進入閥腔搓傷密封面。用戶試壓時,切要兩端用法蘭對夾裝好后試壓。

6,閥門與管道連接時,要求管道上使用對焊鋼法蘭或蝶閥專用法蘭。如果采用平焊法蘭時,必須要求法蘭內孔與墊圈內孔一樣大,以保證墊圈能把蝶閥端面的內六角螺絲全部封住,避免平面滲漏。

7,開啟閥門時要順時針轉動手輪,關閉時要逆時針轉動手輪,要按開啟、關閉指示標記旋轉到位。

8,電動蝶閥出廠時已將控制機構的啟閉行程調好。用戶可以在第一次接通源前,要先手動至半開位置再按動開關,檢查批示盤方向與閥門開啟方向是否一致。

9,閥門在使用時,如發現故障,應立即停止使用,查明原因及清除故障。

10閥門的保管:未安裝使用的閥門應存放在干燥的室內,堆放整齊,不允許露天存放,防止損壞和銹蝕。保管時間較長的閥門,要定期清洗,吹干涂防銹油。閥門兩端應用盲板保護法蘭密封面。



故障排除
一,填料外漏:

 1.填料超期使用,已老化;2.操作時用力過大;3.填料壓套螺栓沒有擰緊;

排除方法:1應及時更換老化、損壞的填料,逐圈安放,接頭呈30°45°;2.應收正常力均勻操作,不許加套管或用其他辦法加長力臂;3.均勻擰緊壓住填料用螺栓
二,密封面漏:

1. 閥門安裝方向與介質流向不符;2.關閉不到位;3.久閉的閥門在密封面積垢;4.密封面輕微

排除方法:1.注意安裝檢查;2.重新調整執行機構上的螺釘,關嚴到位;3.將閥門打開一條縫,讓高速體沖掉積垢;4.重新研磨,調整好墊片補償。

三,法蘭連接處外

1. 螺柱擰緊力不勻;2.墊片老化損壞;3.墊片選用材質與工況介質要求不符;

排除方法:1重新均勻擰緊螺栓;2.更換墊片;3.按工況要求正確選用墊片材料和形式。
四,手柄手輪損壞

1. 使用不正確;2.堅固件松脫;3.手柄、手輪與閥桿連接損壞;

排除方法: 1.禁止使用管鉗、加長杠桿、撞擊工具等;2.隨時修配,隨時修復;3.及時更換。
五,電動安裝故障:

 1.潤滑不良,閥門內有異物卡住,造成轉矩邊大損壞;2.電機故障;

排除方法:1.加油,使油管良好,填料壓緊應適應,應及時排除閥內異物,保持清潔;2.電機工作電源應正常,避免電機受潮。
