與其它閥類相比具有以下優點：
1、 蝶閥是所有閥類中重量最輕的一種，選用蝶閥可降低管道系統的重量及成本。
2、 占用空間小，氣動蝶閥是所有閥類中占用空間較小的一種，安裝及維護快捷方便。
3、 操作簡便，氣動蝶閥從開啟到關閉只需要旋轉1/4轉（90度），從而實現快速啟閉。由活塞式雙作用或單作用（彈簧復位式）氣動執行器和蝶形閥組成，屬旋轉型調節或切斷閥類，配用電-氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關（閥位回訊器），可實現對工藝管路中流體介質的調節或切斷控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
4、 密封性能好，氣動三偏心蝶閥由于采用合理的結構，不僅可用于高溫高壓的工況下，而且還能夠?qū)崿F(xiàn)雙向零泄漏。
5、 氣動三偏心蝶閥由于采用三維偏心結構，閥座與閥板幾乎無摩擦，具有越關越緊的密封功能，閥板密封圈為軟硬層疊式金屬石墨組合件，擁有金屬密封和軟密封的雙重優點，密封性能可靠，結構獨特。
6、 具有調節與切斷的雙重功能，可進行靈敏的流量控制，密封性能好，調節特性好，調節死區小，具有近似等百分的流量特性，既可調節又可切斷。
標準規格

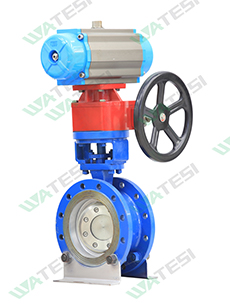

型 號 名 稱 | 氣動高性能三偏心蝶型控制閥WR-71800 | |
閥
體
部
分
| 壓力等級（公斤） | PN16、40MPA；ANSI class150、300；JIS10、20、30K |
連接方式 | 法蘭式、對夾式、凸耳式 | |
連接標準 | HG/T20592-2009；HG/T20615-2009；GB/T9113-2010； | |
材料 | WCB、CF8、CF8M | |
操作溫度 | 普通型：-20oC～+200oC | |
填料 | 柔性石墨、聚四氟乙烯V型填料 | |
流量特性 | 近等百分比特性、快開特性 | |
密封材料 | 金屬硬密封、聚四氟已烯、PPL | |
執
行
機
構
| 氣動角行程 | WDR/WSC系列氣缸式執行機構 |
氣 源 | 0.4~0.8MPA | |
信號輸入 | 輸入4~20mA | |
環境溫度 | -20~+60℃ | |
氣缸形式： | 單作用/雙作用 | |
性能參數
公稱通徑DN | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
60開度時額定Cv值 | 125 | 230 | 360 | 650 | 1100 | 1800 | 2500 | 3300 | 4300 | 5400 | 6700 | 9700 | 13000 | 17000 | 21800 | 26800 |
90開度時額定Cv值 | 265 | 480 | 750 | 1350 | 2300 | 3700 | 5100 | 6800 | 9000 | 11300 | 14000 | 20000 | 27000 | 36000 | 45000 | 56000 |
動作范圍 | 0－90° | |||||||||||||||
允許壓差ΔP | ≤公稱壓力 | |||||||||||||||
泄漏率 | 金屬閥座符合ANSI B16.104 V級；軟密封閥座符合ANSI B16.104 VI級 | |||||||||||||||
外形尺寸

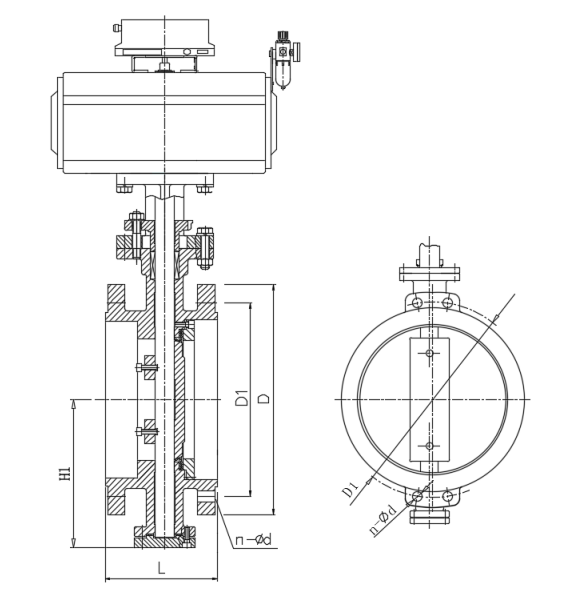

PN16 法蘭式蝶閥主要外型和連接尺寸
通徑 DN | 外形尺寸 | 連接尺寸 | |||
L | H1 | D | K | N-Φd | |
80 | 114 | 100 | 200 | 160 | 8－18 |
100 | 127 | 125 | 220 | 180 | 8－18 |
125 | 140 | 135 | 250 | 210 | 8－18 |
150 | 140 | 145 | 285 | 240 | 8－22 |
200 | 152 | 200 | 340 | 295 | 12－22 |
250 | 165 | 200 | 405 | 355 | 12－26 |
300 | 178 | 250 | 460 | 410 | 12－26 |
350 | 190 | 270 | 520 | 470 | 16－26 |
400 | 216 | 300 | 580 | 525 | 16－30 |
450 | 222 | 320 | 640 | 585 | 20－30 |
500 | 229 | 360 | 715 | 650 | 20－33 |
600 | 267 | 420 | 840 | 770 | 20－36 |
700 | 292 | 480 | 910 | 840 | 24－36 |
800 | 318 | 535 | 1025 | 950 | 24－39 |
900 | 330 | 590 | 1125 | 1050 | 28 -39 |
1000 | 410 | 640 | 1255 | 1170 | 28 -42 |
PN16 對夾式蝶閥主要外型和連接尺寸
通徑 DN | 外形尺寸 | 連接尺寸 | ||
L | H1 | K | N-Φd | |
80 | 49 | 100 | 160 | 8－18 |
100 | 56 | 120 | 180 | 8－18 |
125 | 64 | 130 | 210 | 8－18 |
150 | 70 | 160 | 240 | 8－22 |
200 | 71 | 210 | 295 | 12－22 |
250 | 76 | 250 | 355 | 12－26 |
300 | 83 | 250 | 410 | 12－26 |
350 | 92 | 320 | 470 | 16－26 |
400 | 102 | 350 | 525 | 16－30 |
450 | 114 | 380 | 585 | 20－30 |
500 | 127 | 420 | 650 | 20－33 |
600 | 154 | 490 | 770 | 20－36 |
700 | 165 | 490 | 840 | 24－36 |
800 | 190 | 490 | 950 | 24－39 |
900 | 203 | 550 | 1050 | 28 -39 |
1000 | 216 | 580 | 1170 | 28 -42 |
注意事項
1，本蝶閥可以安裝在任意空間位置管路上。
2，蝶閥的安裝應保證使用，維修或更換方便。
3，蝶閥安裝前應存放在室內干燥處，安裝時閥板開啟4-5°。
4，蝶閥安裝前進行一下工作：
（1）仔細核對使用情況是否與本蝶閥性能規范相符。（2）清潔閥內腔的密封面，不允許有污物附著，為清潔前勿啟閉閥板。（3）使用前應清除管道內的污雜物。（4）檢查驅動裝置是否與上法蘭連接可靠。
5，蝶閥安裝后進行管路強度測試的，閥板必須處于開啟位置。
6， 蝶閥檢修裝配后，啟閉旋轉時不得有卡阻現象。
7， 蝶閥檢修裝配后，應該按要求進行密封性能試驗。
安裝維護
1，安裝前必須仔細核對閥門的標志、合格證是否符合使用要求，安裝前閥門內腔應清潔處理。
2，蝶閥可安裝在設備管道上的任何位置。有傳動裝置的應直立安裝，有利于操作和檢查。
3，蝶閥安裝時要符合介質流動方向。介質壓力流向與閥體所示箭頭方向一致。
4，蝶閥與管道的連接螺栓，安裝時應按對角線方向多次擰緊，不得單件一次擰緊，以防受力不勻而造成法蘭連接處泄漏。
5， 蝶閥安裝時，應以蝶板處關閉位置為宜，防止雜物進入閥腔搓傷密封面。用戶試壓時，切要兩端用法蘭對夾裝好后試壓。
6，,閥門與管道連接時，要求管道上使用對焊鋼法蘭或蝶閥專用法蘭。如果采用平焊法蘭時，必須要求法蘭內孔與墊圈內孔一樣大，以保證墊圈能把蝶閥端面的內六角螺絲全部封住，避免平面滲漏。
7，開啟閥門時要順時針轉動手輪，關閉時要逆時針轉動手輪，要按開啟、關閉指示標記旋轉到位。
8，氣動蝶閥出廠時已將控制機構的啟閉行程調好。用戶可以在第一次接通氣源前，要先手動至半開位置再按動開關，檢查批示盤方向與閥門開啟方向是否一致。
9，閥門在使用時，如發現故障，應立即停止使用，查明原因及清除故障。
10，閥門的保管：未安裝使用的閥門應存放在干燥的室內，堆放整齊，不允許露天存放，防止損壞和銹蝕。保管時間較長的閥門，要定期清洗，吹干涂防銹油。閥門兩端應用盲板保護法蘭密封面。
故障排除
一，填料函外漏：
1.填料超期使用，已老化；2.操作時用力過大；3.填料壓套螺栓沒有擰緊；
排除方法：1應及時更換老化、損壞的填料，逐圈安放，接頭呈30°～45°；2.應收正常力均勻操作，不許加套管或用其他辦法加長力臂；3.均勻擰緊壓住填料用螺栓。
二，密封面內漏：
1. 閥門安裝方向與介質流向不符；2.關閉不到位；3.久閉的閥門在密封面積垢；4.密封面輕微損傷。
排除方法：1.注意安裝檢查；2.重新調整執行機構上的螺釘，關嚴到位；3.將閥門打開一條縫，讓高速流體沖掉積垢；4.重新研磨，調整好墊片補償。
三，法蘭連接處外漏 ：
1. 螺柱擰緊力不勻；2.墊片老化損壞；3.墊片選用材質與工況介質要求不符；
排除方法：1重新均勻擰緊螺栓；2.更換墊片；3.按工況要求正確選用墊片材料和形式。
四，手柄、手輪損壞 ：
1. 使用不正確；2.堅固件松脫；3.手柄、手輪與閥桿連接損壞；
排除方法： 1.禁止使用管鉗、加長杠桿、撞擊工具等；2.隨時修配，隨時修復；3.及時更換。
